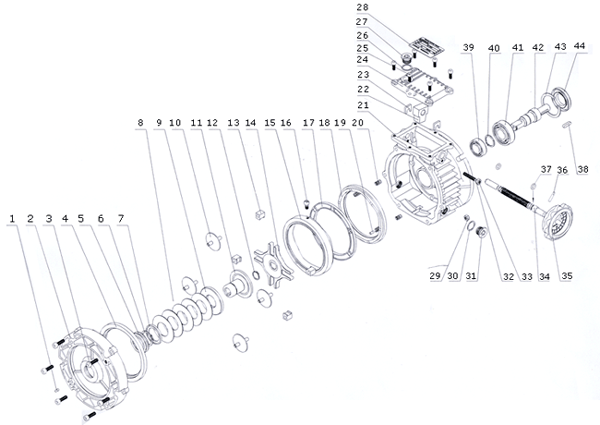

TXF行星錐盤無級變速機結構分解圖
|
1.銷
|
3.螺釘
|
4.固定外軌
|
|
|
5.油封
|
8.蝶形彈簧
|
||
|
9.活動內軌
|
10.衛星輪
|
11.固定內軌
|
|
|
13.滑塊
|
14.衛星架
|
15.活動外軌
|
16.球接頭
|
|
17.滾珠環
|
18.調整軌
|
19.定位銷
|
20.壓縮彈簧
|
|
21.箱體
|
22.操作塊
|
23.卡板
|
24.頂蓋
|
|
25.螺釘
|
26.橡膠墊片
|
27.油塞
|
28.銘牌
|
|
29.螺帽
|
30.橡膠墊片
|
31.油銷
|
32.限位螺釘
|
|
33.螺帽
|
35.手輪
|
36.定位銷
|
|
|
37.O型圈
|
38.平鍵
|
39.軸承
|
|
|
41.軸承
|
42.輸出軸
|
44.油封
|
|
|
|
|
|
|
