K減速機產品使用范圍安裝方式

www.shenxingbang.cn 格魯夫機械 2016-01-04 21:10:59 點擊：

K減速機:斜齒輪-弧齒錐齒輪減速電機的產品簡介使用范圍:

1、高度模塊化設計：可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各機型間組合聯接。

2、傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。

3、安裝形式：安裝位置不受限制。

4、強度高、體積小：箱體采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。

5、使用壽命長：在正確選型（包括選用適當?shù)?a class="taglink" title="使用" href="http://www.shenxingbang.cn/index.php?ac=search&at=taglist&tagkey=%E4%BD%BF%E7%94%A8" target="_blank">使用系數）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油，油封以及軸承。

6、噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而減速機噪聲較低。

7、效率高：?jiǎn)?a class="taglink" title="機型" href="http://www.shenxingbang.cn/index.php?ac=search&at=taglist&tagkey=%E6%9C%BA%E5%9E%8B" target="_blank">機型效率不低于95%。

8、可承受較大的徑向載荷。

9、可承受不大于徑向力15%的軸向載荷。

二、使用范圍

本減速電機適合在環境溫度-10℃到+40℃條件下運行，海拔高度可達1000米。

可用于正反轉。

無行業限制。

在其它條件下使用時請與我司技術部聯系。

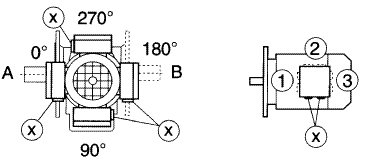

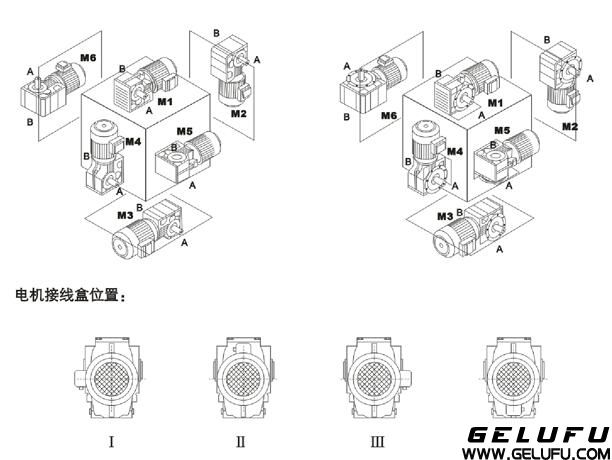

K減速機系列斜齒輪弧齒錐齒輪減速電機安裝形式圖例:

M1—電機水平放置；減速機底腳朝下。

M2—電機居下。

M3—電機水平放置；減速機底腳朝上。

M4—電機居上。

M5—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到下方位置。

M6—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。

安裝形式圖例 GK37-157/GKAB47-107

GK系列斜齒輪弧齒錐齒輪減速電機安裝形式圖例

K減速機安裝圖示

k系列螺旋傘減速機其輪齒的齒線為-圓弧重疊系數大、承載能力高、磨損均勻、噪聲小、傳動平穩，適宜用于傳遞兩相交軸之間的回轉運動。該機廣泛應用于各行業機械高速重載中，并能與各種減、變速機組合，滿足不同條件要求的場所。

機型號	38	48	58	68	78	88
結構形式	K KA KF KAF KAZ KAT KAB
輸入功率（KW）	0.18-3.0	0.18-3.0	0.18-5.5	0.18-5.5	0.37-11	0.75-22
傳動比	5.36-106.38	5.81-131.87	6.57-145.14	7.14-144.79	7.24-192.18	7.19-197.37
許用轉矩（N.m）	200	400	600	820	1550	2700

機型號	98	108	128	158	168	188
結構形式	K KA KF KAF KAZ KAT KAB
輸入功率（KW）	1.1-30	3-45	7.5-90	11-160	11-200	18.5-200
傳動比	8.95-176.05	8.74-141.46	8.68-146.07	12.65-150.41	17.28-163.91	17.27-180.78
許用轉矩（N.m）	4300	8000	13000	18000	32000	50000
