SAF37減速機產品特性
產品特性
1.高度模塊化設計：可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各機型間組合聯接。
2.傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。
3.安裝形式：安裝位置不受限制。
4.強度高、體積?。合潴w采用高強度鑄鐵。齒輪及蝸桿采用氣體滲碳淬火精磨工藝，蝸輪采用高耐磨性、高抗膠合性、高強度的青銅合金，因而單位體積承載能力高。
5.使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機蝸輪使用壽命不低于10000小時，其它（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油、油封以及軸承。
6.噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而減速機傳動平穩，噪聲低。
7.效率較高：單機型效率 高達89%。
8.可承受較大的徑向載荷。
9.可承受不大于徑向力10%的軸向載荷。

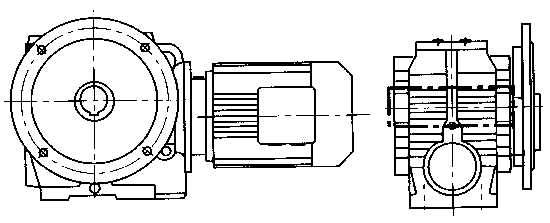

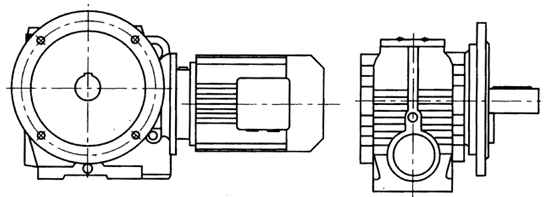

SAF37減速機結構型式說明
GS系列輸出軸垂直于輸入軸。由一級斜齒輪和一級蝸輪蝸桿構成。輸入功率0.12－22kW， 大輸出轉矩4200N.m。
1.GS型：底腳安裝。型號規格有GS37…GS97等7種。
2.GSF型：B5法蘭安裝。型號規格有GSF37…GSF97等7種。
3. GSA型：空心軸安裝。型號規格有GSA37…GSA97等7種。
4.GSAF型：B5法蘭、空心軸安裝。型號規格有GSAF37…GSAF97等7種。
5.GS..SZ型：輸入軸型，作為上術各種機型的變型品種，即不配電動機而配用輸入軸。

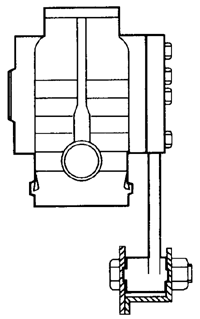

6.GSAT型：即在GSA機型上增加防轉臂等附件后的派生型。
7.GS…R型：GS系列和GR系列的組合，可形成很大的傳動比。

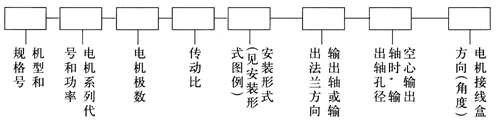

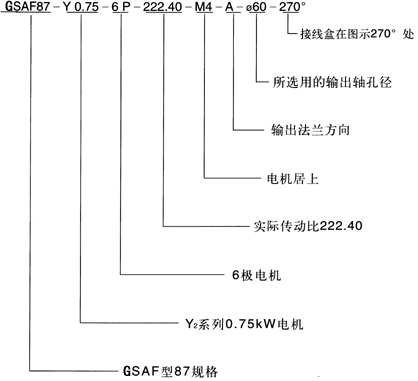

S減速機型號表示方法
注：1、輸入軸型沒有電動機各項內容。
2、不注明接線盒方向時，則默認為安裝形式中的0度位置。
3、對輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶，請與技術部聯系，并在訂貨時用簡圖或文字說明。

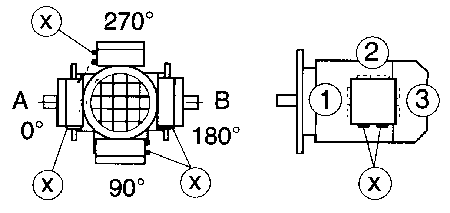

電動機接線盒位置表示方法

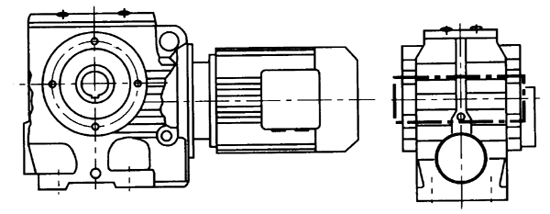

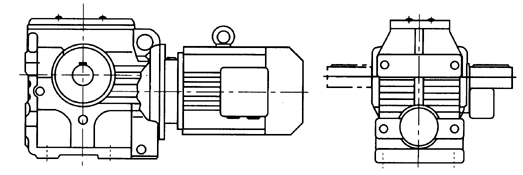

SAF37減速機/SF37減速機-SAF97減速機安裝形式圖例

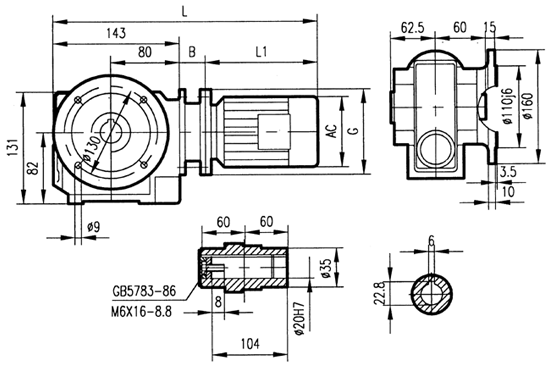

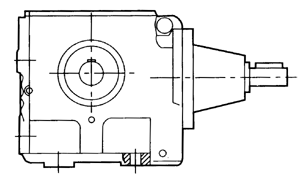

SAF37減速機安裝結構尺寸
|
電機機座號
|
63
|
71
|
80
|
90S
|
90L
|
|
AC
|
130
|
145
|
175
|
195
|
195
|
|
AD
|
70
|
80
|
145
|
155
|
155
|
|
B
|
45
|
50.5
|
60.5
|
60.5
|
60.5
|
|
G
|
140
|
160
|
200
|
200
|
200
|
|
L1
|
207
|
225
|
255
|
270
|
295
|
|
L
|
395
|
418.5
|
458.5
|
473.5
|
498.5
|
注：機座80，90超過底座。
