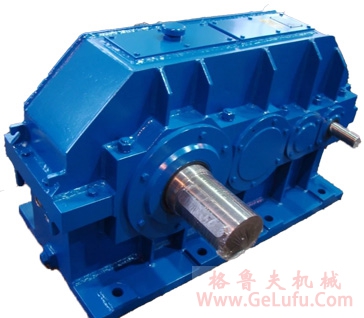

ZS漸開線圓柱齒輪減速機圖形展示

ZD、ZL、ZS、ZSC(A)外嚙合漸開線圓柱齒輪減速機，主要應用于冶金、礦山、水泥、建筑、化工、紡織、輕工等行業。其實用條件如下：

高速軸轉速不大于1500轉/分。

減速機的工作環境溫度允許為-40℃~+45℃。

減速機可用于正、反兩向運轉。

ZS外嚙合漸開線圓柱齒輪減速機代號

漸開線圓柱齒輪減速機

例：ZD 10 —— 6 ——Ⅱ

減速機型號總中心距傳動比裝配形式

減速機型號：

ZD為單級，ZL為雙級，ZS為三級,ZSC(A)為立式安裝減速機。

ZSC(A)減速機型號:

ZSC(A)320,ZSC(A)400,ZSC(A)500,ZSC(A)650,ZSC(A)800

ZD減速機型號：

ZD10、ZD15、ZD20、ZD25、ZD30、ZD35、ZD40、ZD45、ZD50、ZD60、ZD70、ZD80；

ZL減速機型號：

ZL25、ZL35、ZL42.5、ZL50、ZL60、ZL65、ZL75、ZL85、ZL100、ZL115、ZL130；

ZS減速機型號：

ZS50、ZS65、ZS75、ZS82.5、ZS95、ZS110、ZS125、ZS145、ZS165.

ZS外嚙合漸開線圓柱齒輪減速機型號標示：

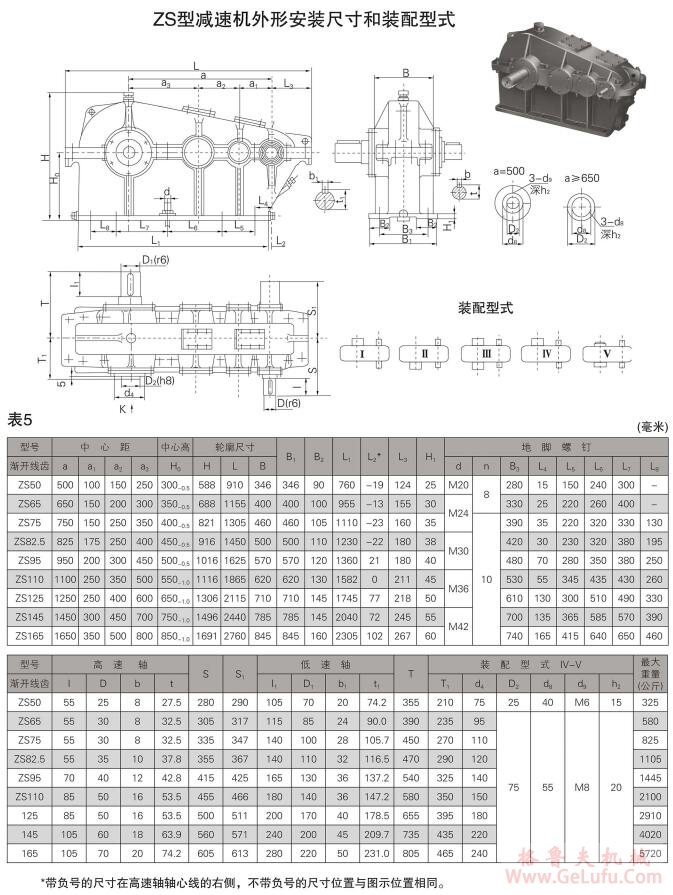

ZS外嚙合漸開線圓柱齒輪減速機安裝尺寸圖
