一、簡介

QYD型油冷式電動滾筒是膠帶輸送機的驅動裝置,用以拖動膠帶使主機運轉。它可以廣泛

代替目前使用的電動機——減速機所構成的外驅動裝置。

1、QYD型油冷式電動滾筒密封性良好，因此可用于粉塵大的潮濕泥濘的場所。

2、電動滾筒有封閉結構的接線盒，因此可隨同主機安裝在露天或室內工作。

3、電動滾筒采用油冷或油浸式電動機，當環境溫度不超過40℃時，能夠安全運轉。

4、電動滾筒不適用于高溫物料輸送。

5、電流系列電動滾筒具有：結構緊湊、重量輕、占地少。外型美觀、使用安全方便。運轉噪

音小等優點。

二、產品訂貨代號

用戶訂購電動滾筒時，需提出以下四個參數：

功率（P）、膠帶速度（V）、膠帶寬度（B）、滾筒直徑（D）

例：訂購功率P=2.2千瓦，膠帶速度V=1.25米/秒，膠帶寬度B=500毫米，滾筒直徑D=250

毫米

訂貨代號為：QYD——22〃125〃50〃25

22——功率10〃P,單位：KW

125——膠帶速度100〃V,單位：M/S

50——膠帶速度B/10,單位：mm

25——滾筒直徑D/10,單位：mm

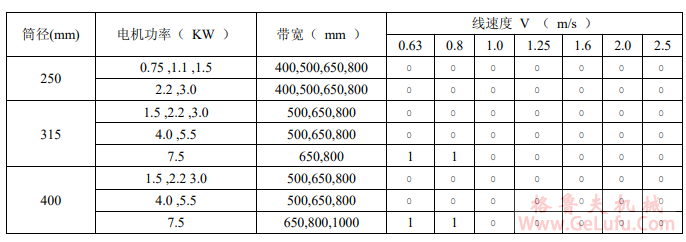

三、QYD型油冷式電動滾筒系列參數表

四、QYD型外裝式電動滾筒安裝尺寸
