多面安裝圓弧圓柱蝸桿減速機基本參數

www.shenxingbang.cn 格魯夫機械 2015-04-20 14:42:28 點擊：

詳細介紹：

1 型號

MC—多面安裝圓弧圓柱蝸桿減速器。

MSC—多面安裝軸裝式圓弧圓柱蝸桿減速器。

MCM—多面安裝圓弧圓柱蝸桿減速器電機直聯型。

MSCM—多面安裝軸裝式圓弧圓柱蝸桿減速器電機直聯型。

2 機型號及傳動比

2.1 減速器型號用中心距表示，中心距及其代號見表1。

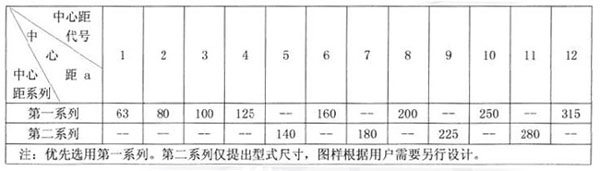

表1 中心距及其代號單位：mm

2.2 減速器的傳動比代號及公稱傳動比見表2。

表2 公稱傳動比及其代號

減速器傳動比	1	2	3	4	5	6	7	8	9	10	11	12
i	5	6.3	8	10	12.5	16	20	25	31.5	40	50	63

3 裝配型式

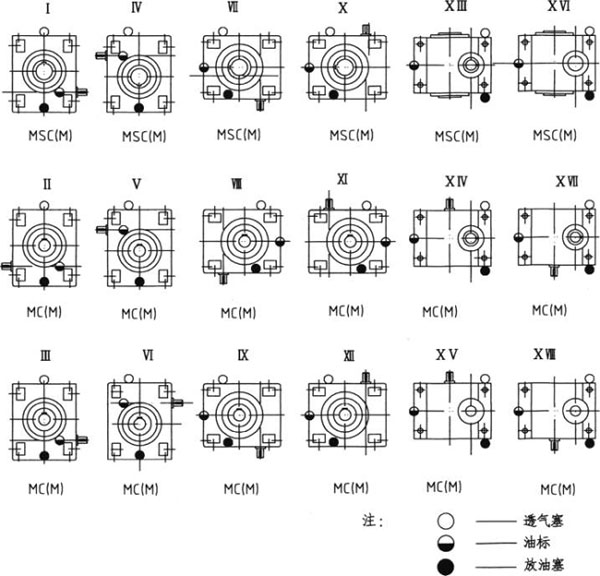

減速器有十八種裝配型式見圖1。

多面安裝圓弧圓柱蝸桿減速器基本參數

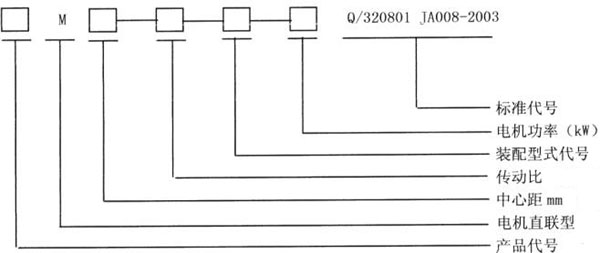

4 標記方法

5 標記示例

a MC200-10 Q/320801 JA008-2003

輸入軸為單出軸型多面安裝圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10。

b MCM200-10-X-22 Q/320801 JA008-2003

電機直聯型多面安裝圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10，第十種裝配型式，電機輸入功率為22kW。

c MSC200-10-Ⅵ Q/320801 JA008-2003

輸入軸為單出軸型多面安裝軸裝式圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10，第六種裝配型式。

d MSCM200-10-Ⅶ-22 Q/320801 JA008-2003

電機直聯型多面安裝軸裝式圓弧圓柱蝸桿減速器，中心距a=200mm，傳動比i=10，第七種裝配型式，電機輸入功率為22kW。
