立式圓弧圓柱蝸桿減速機
一、概述
立式圓弧圓柱蝸桿減速機，符合JB/T7848-1995標準。是一種專用傳動裝置，主要用于
化工、制藥、有色冶金、建筑、食品、環保及輕工等行業的攪拌設備中，其工作條件與圓弧
圓柱蝸桿減速機相同。
立式圓弧圓柱蝸桿減速機除具有圓弧圓柱蝸桿減速機的 點外，還具有以下特點：
⑴減速機的總傳動比可靈活調整；第1級采用帶傳動，改變帶輪直徑即可調整總傳動比。
⑵傳動帶采用窄V帶，承載能力高，帶的根數 多為4根，減小了結構尺寸。
⑶蝸輪支承跨距的增大，改善了輸出軸的受力狀況，并可省去支架上的中間支承環節，
使整機高度明顯減小。
⑷傳動帶的預緊調整采用螺柱螺母，操作靈活，簡便可靠。
⑸整機結構緊湊，協調穩定。

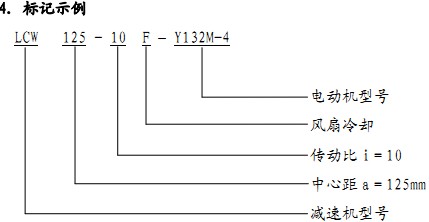

二、型號、中心距、速比、標記示例
1.型號
立式圓弧圓柱蝸桿減速機的型號用LCW表示，其中L表示減速機型式為立式，C表示蝸
桿齒形ZC1，W表示蝸桿減速機。
2.中心距共8種，分別為：
80mm、100mm、125mm、160mm、180mm、200mm、225mm、250mm
3.速比有10種，分別為：8、10、12.5、16、20、25、31.5、40、50、63
