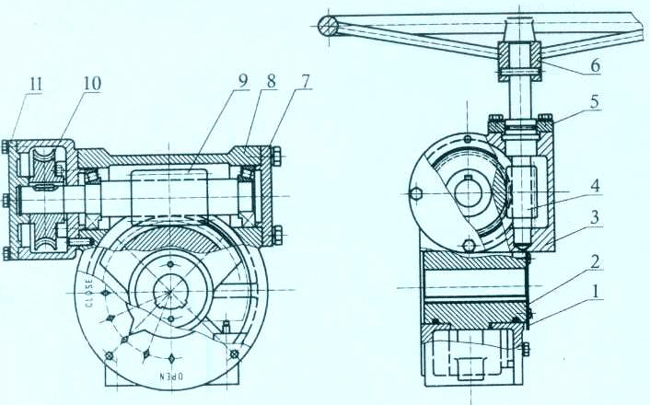

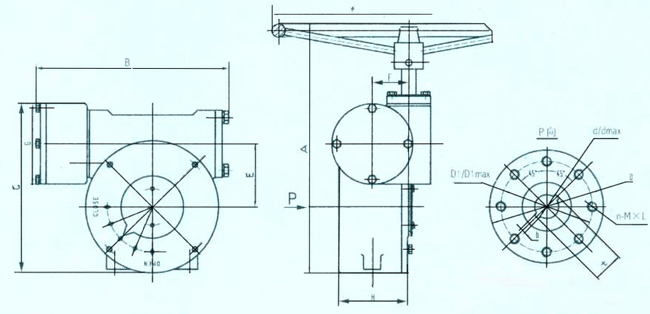

XJ系列雙級蝸輪蝸桿傳動閥門減速機結(jié)構(gòu)簡介及外形安裝尺寸
www.shenxingbang.cn 格魯夫機械 2015-05-15 10:03:50
點擊：
|
11
|
小蓋
|
1
|
HT200GB9439-88
|
WCB GB12229-88
|
|
10
|
小蝸輪
|
1
|
QT500-7GB1349-88
|
|
|
9
|
大蝸桿
|
1
|
45GB699-88
|
|
|
8
|
大殼體
|
1
|
HT200GB9439-88
|
WCB GB12229-88
|
|
7
|
左端蓋
|
1
|
HT200GB9439-88
|
WCB GB12229-88
|
|
6
|
手輪
|
1
|
HT200GB9439-88
|
WCB GB12229-88
|
|
5
|
小端蓋
|
1
|
HT200GB9439-88
|
WCB GB12229-88
|
|
4
|
小蝸桿
|
1
|
45GB699-88
|
|
|
3
|
小殼體
|
1
|
HT200GB9439-88
|
WCB GB12229-88
|
|
2
|
大蝸輪
|
1
|
QT500-7GB1348-88
|
|
|
1
|
提示盤
|
1
|
Q235AGB700-88
|
|
|
序號
|
名稱
|
數(shù)量
|
材料
|
可選材料
|
|
型號
|
適用通徑
|
d
|
dmax
|
b
|
t
|
D
|
D1
|
D1max
|
n-M×L
|
A
|
B
|
C
|
E
|
F
|
G
|
H
|
φ
|
輸出扭矩
|
重量kg
|
|
XJ350
|
450～500
|
41.3
|
54
|
9.53
|
46
|
230
|
158.75
|
165
|
4-M18×26
|
435
|
339
|
295
|
110
|
63
|
140
|
130
|
450
|
3000
|
42
|
|
165
|
4-M20×26
|
|
XJ420
|
600
|
50.8
|
12.7
|
56.8
|
255
|
165
|
216
|
8-M20×26
|
453
|
348
|
323
|
125
|
4000
|
55
|
|
215.9
|
|
|
