WQDX3系列部分回轉型閥門減速機手動裝置產品簡介及尺寸
www.shenxingbang.cn 格魯夫機械 2015-05-15 10:40:09
點擊：

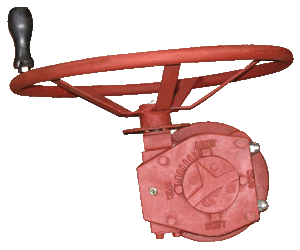

該產品外形美觀，是一種90°回轉型手動驅動裝置，適宜和于蝶閥、球閥、旋塞閥等類型閥門。手輪采用鋼帶焊接，輸出力矩大。產品本身帶有鎖便于野外安裝時預防他人隨意打開閥門。箱體采用精鑄，適用于出口閥門。產品共用5種。
|
|
技 術 參 數
|
| 型號 |
WQDX3—08
|
WQDX3—18
|
WQDX3—28
|
WQDX3—38
|
WQDX3—48
|
| 速比 |
50：1
|
72：1
|
68：1
|
275：1
|
664：1
|
| 輸入力矩Nm |
156
|
156
|
195
|
195
|
195
|
| 輸出力矩Nm |
1590
|
2808
|
4574
|
13580
|
44352
|
| 旋轉行程 |
90°
|
90°
|
90°
|
90°
|
90°
|
| 限位調整 |
±5°
|
±5°
|
±5°
|
±5°
|
±5°
|
| 蝶閥參配DN |
200-350
|
400-500
|
600-700
|
800-1000
|
1200-2000
|
| 球閥參配DN |
100-150
|
200-250
|
300-350
|
400-500
|
600-1000
|
|
連 接 尺 寸
|
| 連接法蘭(D) |
205
|
255
|
290
|
300
|
424
|
| 連接孔中心(D1) |
165
|
225
|
250
|
254
|
356
|
| 孔數：孔徑(N—M) |
4-M16
|
8-M16
|
8-M16
|
8-M16
|
8-M24
|
| 標準軸孔 |
35
|
45
|
55
|
60
|
80
|
| 軸孔(dmin-max) |
35-45
|
45-55
|
40-65
|
45-70
|
80-127
|
| 平鍵×條數(b) |
10×1
|
14×1
|
16×1
|
18×1
|
22×1
|
| 安裝高度 |
90
|
92
|
94
|
140
|
165
|
| 手輪直徑φ |
460
|
460
|
600
|
600
|
600
|
|

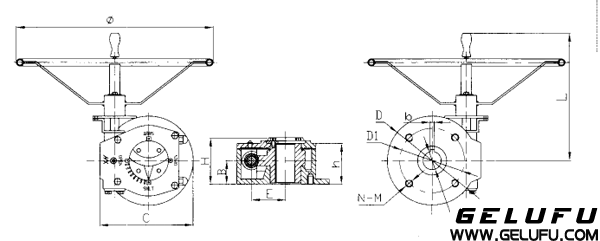

外 形 尺 寸
|
| B |
54
|
54
|
54
|
77
|
87
|
| C |
215.5
|
254
|
315
|
415
|
528
|
| E |
77.5
|
90
|
126
|
138
|
230
|
| H |
106
|
107
|
111
|
162
|
165
|
| L |
336
|
500
|
500
|
645
|
753
|
| 重量Kg |
17kg
|
23kg
|
37.5kg
|
|
|
|
|
