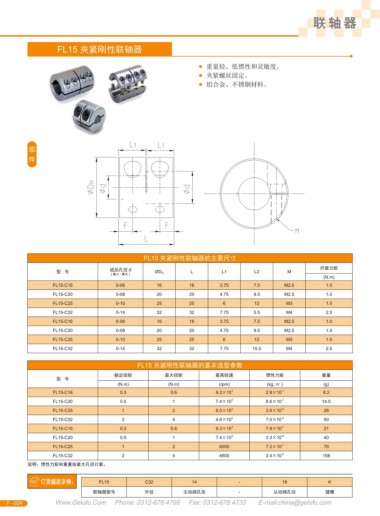

FL15 夾緊剛性聯軸器
● 重量輕、低慣性和靈敏度。
● 夾緊螺絲固定。
● 鋁合金、不銹鋼材料。
FL15 夾緊剛性聯軸器的主要尺寸
成品孔徑 d 擰緊力矩
型 號 L L1 L2 M
( 最小 - 最大 ) ?D H
(N.m)
FL15-C16 0-06 16 16 3.75 7.5 M2.5 1.0
FL15-C20 0-08 20 20 4.75 9.5 M2.5 1.0
FL15-C25 0-10 25 25 6 12 M3 1.5
FL15-C32 0-14 32 32 7.75 5.5 M4 2.5
FL15-C16 0-06 16 16 3.75 7.5 M2.5 1.0
FL15-C20 0-08 20 20 4.75 9.5 M2.5 1.0
FL15-C25 0-10 25 25 6 12 M3 1.5
FL15-C32 0-14 32 32 7.75 15.5 M4 2.5
FL15 夾緊剛性聯軸器的基本選型參數
額定扭矩 最大扭矩 最高轉速 慣性力矩 重量
型 號
(N.m) (N.m) (rpm) (kg. ㎡ ) (g)
FL15-C16 0.3 0.6 9.3×10 3 2.9×10 -7 8.2
FL15-C20 0.5 1 7.4×10 3 8.6×10 -7 14.5
FL15-C25 1 2 6.0×10 3 2.6×10 -6 28
FL15-C32 2 4 4.6×10 3 7.0×10 -6 50
FL15-C16 0.3 0.6 9.3×10 3 7.9×10 -7 21
FL15-C20 0.5 1 7.4×10 3 2.3×10 -6 40
FL15-C25 1 2 6000 7.2×10 -7 79
FL15-C32 2 4 4600 2.4×10 -5 158
說明：慣性力矩和重量按最大孔徑計算。
FL15 C32 14 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
