P. 10

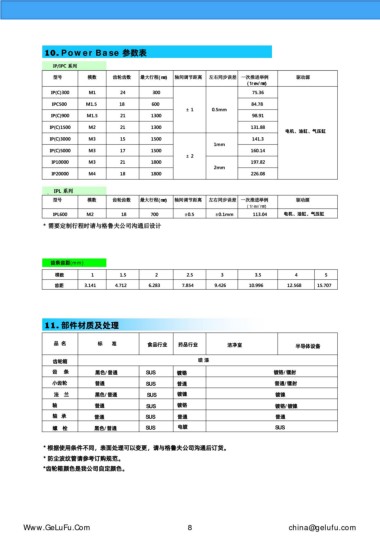

10. Power Base 參數表
IP/IPC 系列
型號 模數 齒輪齒數 最大行程 軸間調節距離 左右同步誤差 一次推進舉例 驅動源
(1rev/mm)
IP(C)300 M1 24 300 75.36
IPC500 M1.5 18 600 84.78
± 1 0.5mm
IP(C)900 M1.5 21 1300 98.91
IP(C)1500 M2 21 1300 131.88
電機、油缸、氣壓缸
IP(C)3000 M3 15 1500 141.3
1mm
IP(C)5000 M3 17 1500 160.14
± 2
IP10000 M3 21 1800 197.82
2mm
IP20000 M4 18 1800 226.08
IPL 系列
型號 模數 齒輪齒數 最大行程 軸間調節距離 左右同步誤差 一次推進舉例 驅動源
(1rev/mm)
IPL600 M2 18 700 ±0.5 ±0.1mm 113.04 電機、油缸、氣壓缸
* 需要定制行程時請與格魯夫公司溝通后設計
齒條齒距
模數 1 1.5 2 2.5 3 3.5 4 5
齒距 3.141 4.712 6.283 7.854 9.426 10.996 12.568 15.707
11. 部件材質及處理
品 名 標 準 食品行業 藥品行業 潔凈室 半導體設備
齒輪箱 噴 漆
齒 條 黑色/普通 SUS 鍍鉻 鍍鉻/鐳射
鍍鉻
小齒輪 普通 SUS 普通 普通/鐳射
法 蘭 黑色/普通 SUS 鍍鎳 鍍鎳
軸 普通 SUS 鍍鉻 鍍鉻/鍍鎳
軸 承 普通 SUS 普通 普通
螺 栓 黑色/普通 SUS 電鍍 SUS
* 根據使用條件不同，表面處理可以變更，請與格魯夫公司溝通后訂貨。
* 防塵波紋管請參考訂購規范。
*齒輪箱顏色是我公司自定顏色。
