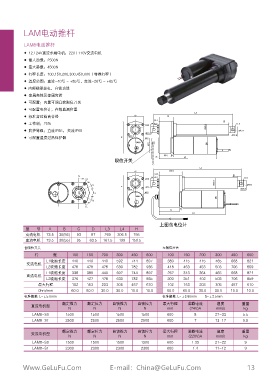

LAM電動推桿

LAM8電動推桿

◆ 12 / 24V直流永磁電機：220 / 110V交流電機
◆ 最大動載：2500N
◆ 最大靜載：4500N
◆ 行程長度：100,150,200,300,450,600（特殊行程）
◆ 溫度范圍：直流-40℃ - +85℃，交流-26℃ - +65℃
◆ 內部梯形絲杠，自鎖功能
◆ 金屬殼體及金屬齒輪
◆ 可配置：內置可調凸輪限位開關
◆ 可配置電位計，在線監測位置
L1
◆ 標準含過載離合器 76 A
24.5 B
◆ 工作制：25% ?48 14 15.5 11.5
◆ 防護等級：直流IP66， 交流IP65 ?50.8 ?13.1
?13.1 ?28.6
◆ 可配置溫度過熱保護器 H ?26 ?72
?68
?72 ?D
55.5 9
35 L3
限位開關
L2
76 115.5
24.5 B
$ 14 15.5
30° $ ?48 11.5
30° ?50.8
$ ?13.1
H ?13.1
30° ?26 ?28.6
?72
$
30° ?68
?D
$
30°
$
C 9
L4
上圖含電位計
型 號 A B C D L3 L4 H
交流電機 73.5 30(55) 93 87 269 306.5 156
直流電機 73.5 30(55) 95 63.5 161.5 199 150.5
含限位開關 無限位開關
行 程 100 150 200 300 450 600 100 150 200 300 450 600
L1收縮長度 440 440 440 592 744 897 380 415 415 465 668 821
交流電機
L2收縮長度 478 478 478 630 782 935 418 453 453 503 706 859
L1收縮長度 338 389 440 592 744 897 262 313 364 465 668 821
直流電機
L2收縮長度 376 427 478 630 782 935 300 351 402 503 706 859
最大行程 102 153 203 305 457 610 102 153 203 305 457 610
0hm/mm 60.0 60.0 30.0 30.0 10.0 10.0 60.0 60.0 30.0 30.0 10.0 10.0
標準偏差; L=±5.0mm 標準偏差; L=±3.80mm S=±2.5mm
額定推力 額定拉力 自鎖推力 自鎖拉力 最大行程 滿載電流 速度 重量
直流電機型
N N N N mm (24V)A mm/s kg
LAM8-S0 1500 1500 1500 1500 600 8 27-33 5.5
LAM8-S1 2500 2500 2500 2500 600 7 13-17 5.5

額定推力 額定拉力 自鎖推力 自鎖拉力 最大行程 滿載電流 速度 重量
交流電機型
N N N N mm (220V)A mm/s kg
LAM8-S0 1500 1500 1500 1500 600 1.35 21-22 9
LAM8-S1 2300 2300 2300 2300 600 1.4 11-12 9
