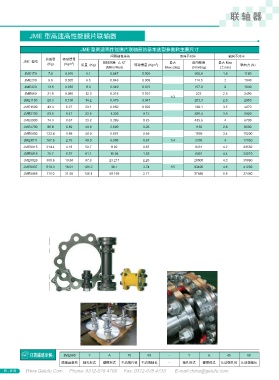

P. 17
聯 軸 器
JME 型高速高性能膜片聯軸器
JME 型高速高性能膜片聯軸器的基本選型參數和主要尺寸
間隔軸每米長 角向不對中 軸向不對中
總質量 轉動慣量
JME 型號 扭轉剛度 △ KT 最大 角向剛度 最大 Max
(Kg) (Kgm ) 2 質量 (Kg) 轉動慣量 (Kgm ) 軸向力 (N)
2
(MNm/Rad) Max (deg) (Nm/deg) (±m(xù)m)
JME170 7.0 0.010 5.1 0.047 0.005 200.8 1.8 1160
JME210 9.9 0.020 6.5 0.948 0.009 114.5 2 1040
JME420 13.5 0.035 8.3 0.149 0.015 157.9 2 1640
JME660 21.9 0.080 12.3 0.315 0.031 227 2.5 2490
1/3
JME1100 28.3 0.130 14.2 0.479 0.047 203.3 2.5 2950
JME1500 43.4 0.27 20.1 0.950 0.093 198.1 3.5 4270
JME2100 53.5 0.41 22.5 1.326 0.13 526.4 3.5 5020
JME2900 74.3 0.67 33.2 2.389 0.23 435.6 4 6700
JME4700 85.8 0.89 40.8 2.699 0.26 1130 2.8 8500
JME6600 132.4 1.89 46.0 5.657 0.55 1999 3.4 10200
JME9011 167.6 2.75 49.0 6.808 0.67 1/4 3338 4 17150
JME9015 214.4 4.16 59.7 8.92 0.87 8431 4.2 23550
JME9018 75.7 6.37 81.1 15.54 1.52 6401 4.4 24510
JME9026 380.6 10.86 97.8 23.217 2.28 29000 4.3 35960
JME9037 510.3 18.01 121.2 38.1 3.74 1/5 33400 4.6 41260
JME9058 711.0 31.56 146.1 58.169 2.71 37650 5.6 27480
JME660 Y A 70 80 - Y A 65 80
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
B - 018 www.shenxingbang.cn Phone: 0312-678 4766 Fax: 0312-678 4733 E-mail:china@gelufu.com
