聯 軸 器

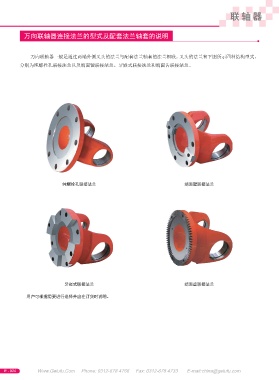

萬向聯軸器連接法蘭的型式及配套法蘭軸套的說明
萬向聯軸器一般是通過兩端外側叉頭的法蘭與配套法蘭軸套的法蘭相聯。叉頭的法蘭有下圖所示四種結構型式，
分別為純螺栓孔聯接法蘭以及端面鍵聯接法蘭、牙嵌式聯接法蘭和端面齒聯接法蘭。
純螺栓孔聯接法蘭 端面鍵聯接法蘭
牙嵌式聯接法蘭 端面齒聯接法蘭
用戶可根據需要進行選擇并應在訂貨時說明。
