聯 軸 器

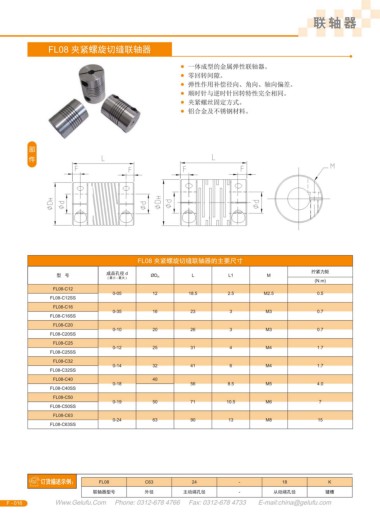

FL08 夾緊螺旋切縫聯軸器
● 一體成型的金屬彈性聯軸器。
● 零回轉間隙。
● 彈性作用補償徑向、角向、軸向偏差。
● 順時針與逆時針回轉特性完全相同。
● 夾緊螺絲固定方式。
● 鋁合金及不銹鋼材料。
FL08 夾緊螺旋切縫聯軸器的主要尺寸
成品孔徑 d 擰緊力矩
型 號 ?D H L L1 M
( 最小 - 最大 )
(N.m)
FL08-C12
0-05 12 18.5 2.5 M2.5 0.5
FL08-C12SS
FL08-C16
0-35 16 23 3 M3 0.7
FL08-C16SS
FL08-C20
0-10 20 26 3 M3 0.7
FL08-C20SS
FL08-C25
0-12 25 31 4 M4 1.7
FL08-C25SS
FL08-C32
0-14 32 41 6 M4 1.7
FL08-C32SS
FL08-C40 40
0-18 56 8.5 M5 4.0
FL08-C40SS
FL08-C50
0-19 50 71 10.5 M6 7
FL08-C50SS
FL08-C63
0-24 63 90 13 M8 15
FL08-C63SS
FL08 C63 24 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
