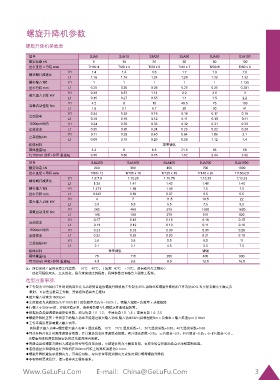

Page 5 - 方型絲桿升降機手冊
P. 5
螺旋升降機參數
螺旋升降機參數表
型號 SJA5 SJA10 SJA20 SJA50 SJA80 SJA100
額定動載 kN 5 10 20 50 80 100
絲杠直徑 x 導程 mm Tr18x 4 Tr20 x 4 Tr30 x 6 Tr40 x 7 Tr50x8 Tr60 x 9
V1 1:4 1:4 1:6 1:7 1:8 1:8
蝸輪蝸桿減速比
L1 1:16 1:16 1:24 1:28 1:32 1:32
蝸桿輸入1轉 V1 1 1 1 1 １ 1.125
絲杠行程 mm L1 0.25 0.25 0.25 0.25 0.25 0.281
V1 0.30 0.57 1.14 2.2 2.5 3
最大輸入功率 kW
L1 0.15 0.27 0.55 1.1 1.5 2.2
V1 4.2 8 18 48.5 75 100
滿載啟動扭矩 Nm
L1 1.5 3.1 6.7 20 30 41
V1 0.24 0.25 0.19 0.18 0.17 0.18
啟動效率
L1 0.16 0.16 0.12 0.11 0.10 0.11
1500rpm時的 V1 0.34 0.35 0.33 0.32 0.31 0.33
運轉效率 L1 0.25 0.25 0.24 0.23 0.22 0.23
V1 0.11 0.29 0.40 0.84 1.85 2.1
空載扭矩Nm
L1 0.09 0.18 0.29 0.59 1.12 1.4
箱體材料 球墨鑄鐵
箱體重量kg 3.2 5 8.5 21.5 36 58
每100mm 絲杠+護管 重量kg 0.36 0.50 0.75 1.52 2.44 3.02
型號 SJA200 SJA300 SJA450 SJA700 SJA1000
額定動載 kN 200 300 450 700 1000
絲杠直徑 x 導程 mm Tr80x 12 Tr100 x 16 Tr120 x 16 Tr140 x 20 Tr160x20
V1 1:8:7.5 1:10.25 1:10.75 1:13.33 1:13.33
蝸輪蝸桿減速比
L1 1:35 1:41 1:43 1:40 1:40
蝸桿輸入1轉 V1 1.371 1.56 1.49 1.5 1.5
絲杠行程 mm L1 0.343 0.39 0.37 0.5 0.5
V1 4 7 11.5 18.5 22
最大輸入功率 kW
L1 3.5 5.5 5.5 7.5 9.5
V1 265 460 675 1050 1620
滿載啟動扭矩 Nm
L1 106 180 275 510 820
V1 0.17 0.18 0.16 0.16 0.15
啟動效率
L1 0.11 0.12 0.10 0.11 0.10
1500rpm時的 V1 0.33 0.33 0.30 0.31 0.29
運轉效率 L1 0.22 0.23 0.20 0.21 0.19
V1 2.8 3.8 5.5 8.5 11
空載扭矩Nm
L1 2.1 3.1 4.5 5.5 7.5
箱體材料 球墨鑄鐵 鑄鋼
箱體重量kg 75 110 200 400 800
每100mm 絲杠+護管 重量kg 4.5 6.8 9.0 12.5 16.5
注：所有系列產品的環境工作溫度：-10℃ - 40℃，（如需-40℃ - +70℃，咨詢格魯夫工程師）
絲杠可提供雙頭，三頭絲杠，提升速度成比例提高，具體參數咨詢格魯夫銷售工程師。
選型注意事項:
◆工作制為10分鐘內工作時間的百分比,SJA系列普通齒螺旋升降機的工作制為30%,滾珠絲杠螺旋升降機的工作制為50%,當實際負載小于額定負
載時，可以適當提高工作制，具體咨詢格魯夫工程師
◆最大輸入轉速為1800rpm
◆實際載荷為滿載的25%至100%時（即負載率為25%-100%），需輸入扭矩= 負載率 x 滿載扭矩
◆行程大于300mm時，應核對穩定性，請參考負載與行程穩定性曲線圖驗算。
◆根據負載類型調整選型安全系數。均勻負載 1.0-1.2； 中度負載1.3-1.5 ；重度負載 1.6-2.5
◆螺旋升降機正常工作狀態下的輸入功率不能超過最大輸入功率,輸入功率kW=(滿載扭矩Nm x 負載率 x 輸入轉速rpm )/ 9550
◆工作環境溫度影響最大輸入功率。
實際最大輸入功率=額定最大輸入功率 x 溫度系數,-10℃ - 25℃ 溫度系數=1， 30℃溫度系數=0.85，40℃溫度系數=0.65
◆同步升降臺設計時需考慮組合系數，在計算總功率時考慮聯動損耗。兩臺組合系數-0.95；三臺組合-0.9；四臺組合-0.85；6-8臺組合-0.8 。
當螺旋升降機兩端鉸接安裝時適當提高組合系數。
◆普通齒絲杠螺旋升降機大減速比的型號有自鎖功能，小減速比的為不確定自鎖，在安全場合和振動場合必須配置制動器。
◆普通齒絲杠和滾珠絲杠升降機在300mm行程上的導程誤差為0.1mm.
◆螺旋升降機避免承受側向力，可考慮導軌，導向裝置等抵消側向力或使用調心螺母螺旋升降機
◆非標特殊要求設計，請與格魯夫工程師聯系。
