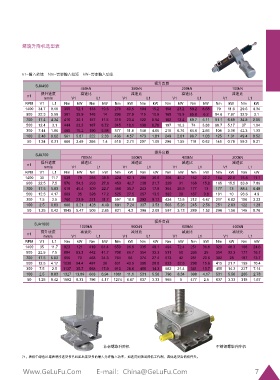

Page 9 - 方型絲桿升降機手冊
P. 9
螺旋升降機選型表
n1=輸入轉速 Nm=需要輸入扭矩 kW=需要輸入功率
提升負載
SJA450
450kN 350kN 200kN 100kN
提升速度 減速比 減速比 減速比 減速比
n1 mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 34.7 8.68 355 52.1 133 19.5 276 40.5 104 15.2 158 23.2 59.2 8.68 79 11.6 29.6 4.34
900 22.3 5.58 381 35.9 148 14 296 27.9 115 10.9 169 15.9 65.8 6.2 84.6 7.97 32.9 3.1
700 17.4 4.34 410 30.1 157 11.5 319 23.4 122 8.94 182 13.4 69.7 5.11 91.1 6.68 34.8 2.55
500 12.4 3.1 444 23.3 167 8.72 345 18.1 130 6.78 197 10.3 74 3.88 98.7 5.17 37 1.94
300 7.44 1.86 485 15.2 190 5.98 377 11.8 148 4.65 215 6.76 84.6 2.66 108 3.38 42.3 1.33
100 2.48 0.62 561 5.87 222 2.33 436 4.57 173 1.81 249 2.61 98.7 1.03 125 1.31 49.4 0.52
50 1.24 0.31 666 3.49 266 1.4 518 2.71 207 1.09 296 1.55 118 0.62 148 0.78 59.2 0.31
提升負載
SJA700
700kN 550kN 400kN 200kN
提升速度 減速比 減速比 減速比 減速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 35 11.7 539 79 265 38.9 424 62.1 208 30.6 308 45.2 152 22.2 154 22.6 75.8 11.1
900 22.5 7.5 576 54.3 293 27.6 453 42.7 230 21.7 329 31 168 15.8 165 15.5 83.8 7.89
700 17.5 5.83 619 45.4 309 22.7 486 35.7 243 17.8 354 25.9 177 13 177 13 88.4 6.48
500 12.5 4.17 669 35 328 17.2 525 27.5 257 13.5 382 20 187 9.8 191 10 93.6 4.9
300 7.5 2.5 760 23.9 371 11.7 597 18.8 292 9.17 434 13.6 212 6.67 217 6.82 106 3.33
100 2.5 0.83 880 9.21 428 4.49 691 7.24 337 3.53 503 5.26 245 2.56 251 2.63 122 1.28
50 1.25 0.42 1045 5.47 506 2.65 821 4.3 398 2.08 597 3.13 289 1.52 298 1.56 145 0.76
提升負載
SJA1000
1000kN 800kN 600kN 400kN
提升速度 減速比 減速比 減速比 減速比
n1
mm/s V1 L1 V1 L1 V1 L1 V1 L1
RPM V1 L1 Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW Nm kW
1400 35 11.7 823 121 419 61.4 659 96.6 335 49.1 494 72.4 251 36.8 329 48.3 168 24.6
900 22.5 7.5 884 83.3 442 41.7 708 66.7 354 33.3 531 50 265 25 354 33.3 177 16.7
700 17.5 5.83 955 70 468 34.3 764 56 374 27.4 573 42 281 20.6 382 28 187 13.7
500 12.5 4.17 1038 54.4 497 26 831 43.5 398 20.8 623 32.6 298 15.6 415 21.7 199 10.4
300 7.5 2.5 1137 35.7 568 17.9 910 28.6 455 14.3 682 21.4 341 10.7 455 14.3 227 7.14
100 2.5 0.83 1327 13.89 663 6.94 1061 11.1 531 5.56 796 8.34 398 4.17 531 5.56 265 2.78
50 1.25 0.42 1592 8.33 796 4.17 1274 6.67 637 3.33 955 5 477 2.5 637 3.33 318 1.67
非標螺旋升降機 不銹鋼螺旋升降機
注：表格中綠色區(qū)域表明所選型號已經超出該型號的最大允許輸入功率，如選用則適當降低工作制，具體選型咨詢格魯夫。
www.shenxingbang.cn E-mail：China@GeLuFu.Com 7
